Calibri di controllo

Nelle linee di produzione per garantire l'effettiva correttezza della lavorazione vengono spesso utilizzati strumenti di misurazione meccanica denominati calibri di controllo.

Differiscono tra loro in base al tipo di controllo superficiale da eseguire, ad esempio geometria e/o dimensioni.

Ne esistono di due tipi:

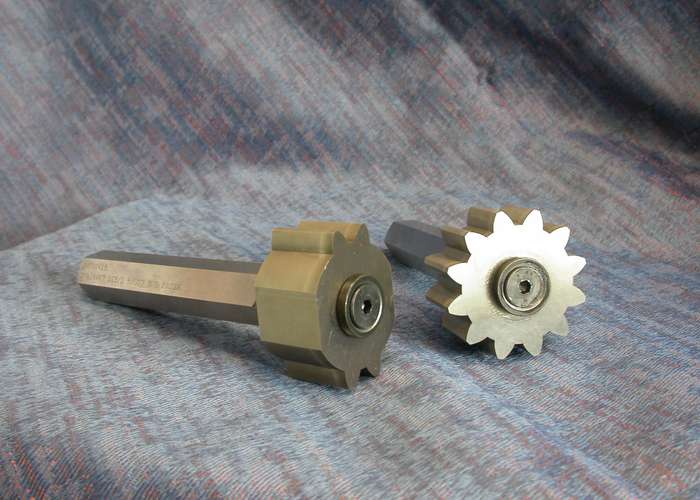

- A tampone per il controllo di scanalati interni

- Ad anello per il controllo di scanalati esterni

Hanno forma specifica, in modo tale che il calibro PASSA passi nell'area lavorata, mentre il calibro NON PASSA non ci passi.

Servizi offerti:

PROGETTAZIONE: sulla base del disegno del pezzo da controllare fornito dal cliente, vengono concordate le caratteristiche del calibro da produrre per garantire il rispetto delle tolleranze richieste.

PRODUZIONE: tempi di consegna di 2/3 settimane

COLLAUDO: alla consegna viene allegato un rapporto di collaudo.

Homepage > Prodotti > Calibri di controllo

Calibri di controllo

Nelle linee di produzione per garantire l'effettiva correttezza della lavorazione vengono spesso utilizzati strumenti di misurazione meccanica denominati calibri di controllo.

Differiscono tra loro in base al tipo di controllo superficiale da eseguire, ad esempio geometria e/o dimensioni.

Ne esistono di due tipi:

- A tampone per il controllo di scanalati interni

- Ad anello per il controllo di scanalati esterni

Hanno forma specifica, in modo tale che il calibro PASSA passi nell'area lavorata, mentre il calibro NON PASSA non ci passi.

Servizi offerti:

PROGETTAZIONE: sulla base del disegno del pezzo da controllare fornito dal cliente, vengono concordate le caratteristiche del calibro da produrre per garantire il rispetto delle tolleranze richieste.

PRODUZIONE: tempi di consegna di 2/3 settimane

COLLAUDO: alla consegna viene allegato un rapporto di collaudo.

A Tampone: Soluzione 1

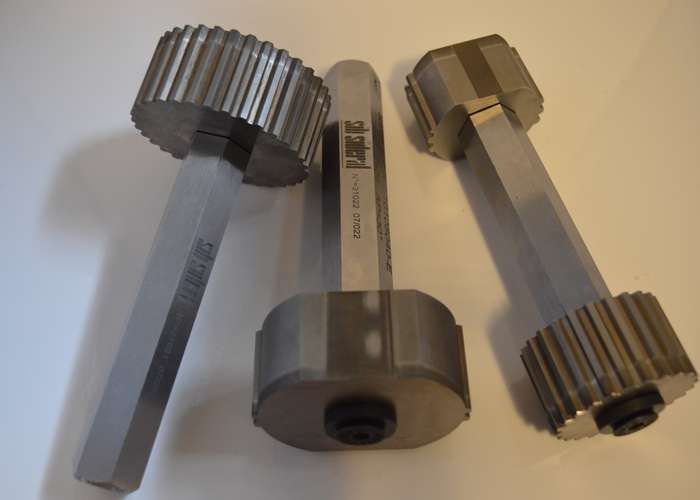

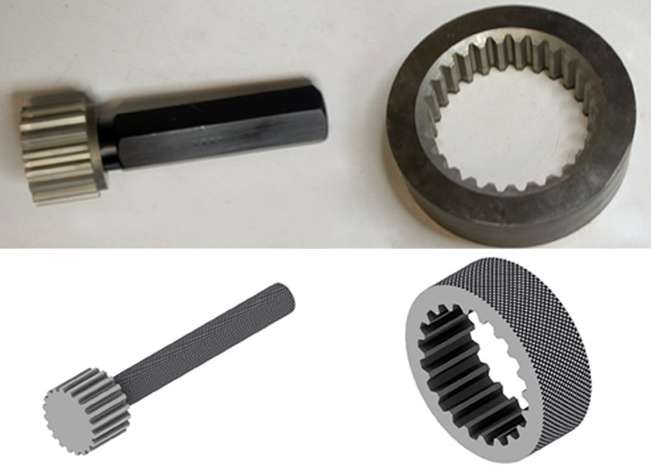

TAMPONI PASSA, NON PASSA CLASSICI

Tamponi in qualità DIN 3 max DIN 4 per controllo ingranaggi esterni ed interni
Spessore Standard 30mm
Da notare lo smusso/invito fatto per i primi
3 mm per agevolare l'operatività

A Tampone: Soluzione 2

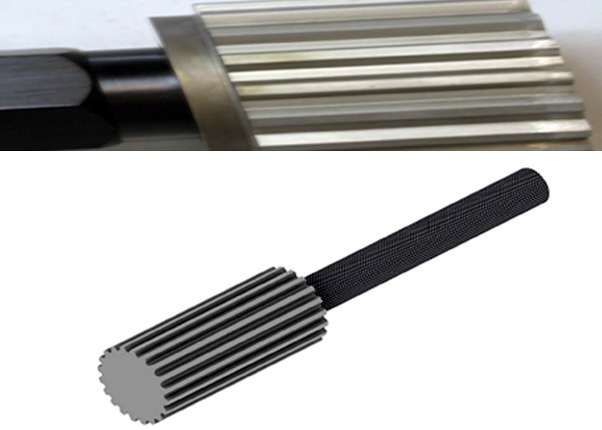

CALIBRI DI CONTROLLO CONICI

Lunghezza standard 100 mm dove
all' estremità verso il manico abbiamo la quota
"NON PASSA" ed all' altra estremità abbiamo la quota minima del "PASSA". Con questo sistema si può misurare in maniera precisa la quota rulli in funzione di quanto il pezzo riesce ad "incunearsi" nel calibro.

Ad anello
